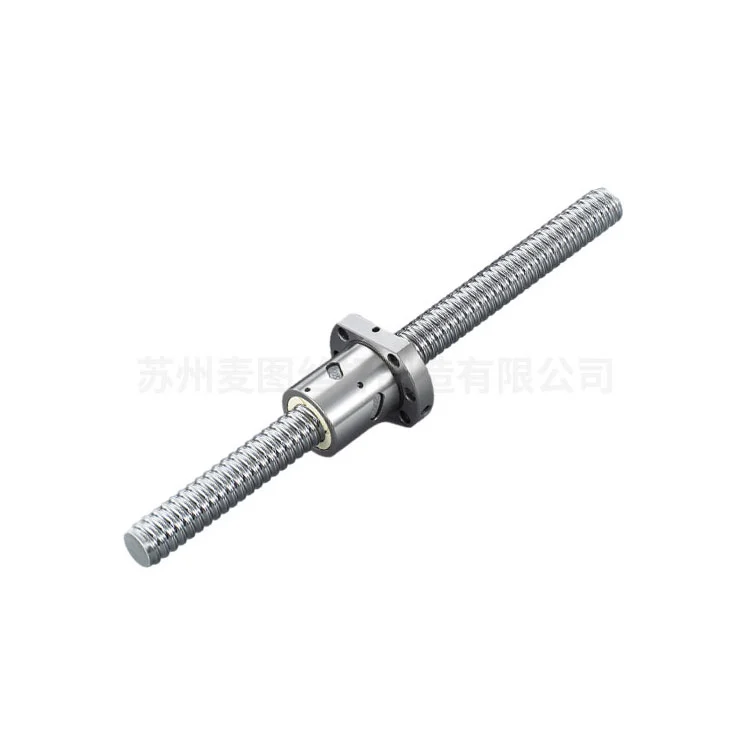

Sekrup Bola Gulung Mur Ganda
Sekrup Bola Gulung Mur Ganda Maitu berdiri sebagai komponen mekanis presisi tinggi, dibuat secara ahli untuk menerjemahkan gerakan rotasi menjadi gerakan linier dengan efisiensi luar biasa dan akurasi tepat. Kami memiliki sistem produksi dan rantai pasokan manufaktur sekrup bola yang matang, memungkinkan kami dengan cepat menyediakan solusi produksi dan pengiriman, dll.
Berakar pada konsep teknik inti, sekrup bola gulung mur ganda berkualitas Maitu mengandalkan mekanisme kontak bergulir—bantalan bola yang bersirkulasi mengurangi gesekan antara poros sekrup dan mur seminimal mungkin. Desain inovatif ini mengungguli sekrup timah trapesium dengan selisih yang signifikan, sehingga menghasilkan efisiensi mekanis sebesar 90% atau lebih tinggi. Oleh karena itu, ini telah menjadi pilihan yang tak tergantikan untuk aplikasi yang mengutamakan presisi, keandalan, dan penghematan energi.
Ikhtisar Teknis
1.Benang pada sekrup dibuat melalui teknik penggulungan dingin yang presisi. Proses ini meningkatkan kekerasan permukaan dan memastikan struktur butiran yang konsisten, sekaligus menjaga biaya tetap terkendali untuk proses produksi dengan volume sedang hingga tinggi.
2. Mur memiliki desain hemat-ruang yang terintegrasi dengan saluran pengembalian bola dan deflektor. Pengaturan ini menjamin resirkulasi bola yang lancar, bahkan ketika terkena beban dan kecepatan pengoperasian yang berfluktuasi.
3. Solusi pramuat yang dapat dipilih—seperti konfigurasi mur ganda atau kabel offset—secara efektif menghilangkan reaksi aksial, memberikan kemampuan pengulangan posisi yang luar biasa untuk tugas yang berat.
4.Diproduksi dengan kepatuhan ketat terhadap standar ISO 3408 dan JIS B1192, memastikan akurasi dimensi yang konsisten dan kinerja yang andal di semua unit.
Manfaat Kinerja Utama
Proses pengerolan dingin memberikan tegangan sisa tekan pada permukaan sekrup, sehingga menghasilkan peningkatan penting dalam tiga bidang penting:
1. Umur Kelelahan yang Diperpanjang: Daya tahan yang ditingkatkan dalam kondisi pemuatan dinamis, dengan masa pakai terukur yang dihitung sesuai dengan formula umur L10 standar industri.
2. Kekakuan Unggul: Karakteristik kekakuan yang dioptimalkan menjadikan sekrup bola ini ideal untuk aplikasi yang memerlukan respons cepat dan deformasi struktural minimal.
3. Pengoperasian yang Halus dan Tenang: Permukaan akhir premium (dengan nilai Ra biasanya ≤ 0,4 μm) meminimalkan getaran dan mengurangi kebisingan operasional, sehingga meningkatkan kinerja sistem secara keseluruhan.
Spesifikasi Bahan
| Poros Sekrup: | Baja kromium karbon tinggi (SCM435/SNCM220) dikeraskan hingga HRC 58-62. |
| Perumahan Kacang: | Baja paduan dengan lapisan oksida hitam atau seng-nikel untuk ketahanan terhadap korosi. |
| Bola: | Baja kromium kelas 100 (GCr15) dengan alternatif keramik opsional untuk aplikasi kecepatan tinggi. |
Industri Aplikasi
Peralatan mesin CNC dan robotika industri
Sistem aktuasi dirgantara
Pencitraan medis dan peralatan diagnostik otomatis
Penanganan wafer semikonduktor dan litografi
Jalur perakitan baterai kendaraan listrik
Sekrup Bola Gulung Mur Ganda kami menjalani pengujian ketat untuk akurasi posisi. Dan hal ini dapat memastikan kepatuhan terhadap tingkat presisi industri (C3-C7). Dengan menggabungkan penghematan ulir gulung dan kinerja sekrup bola, produk ini memberikan solusi optimal untuk industri otomasi yang mengutamakan presisi, umur panjang, dan total biaya kepemilikan.

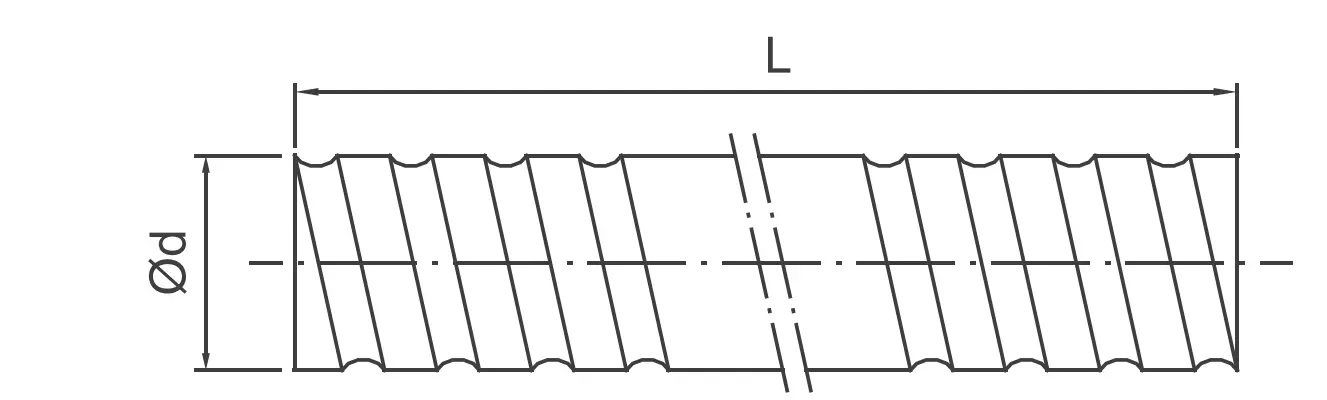

Parameter Produksi
| Jenis | Kelas Presisi | Arah | Awal | Kode | Jenis Kacang | Panjang Terbatas | ||
| d | Memimpin | Manik-manik Da | Kanan/Kiri | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | K,BSH | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | K,BSH | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | K,BSH | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | kamu, bsh | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | V, aku, kamu | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | aku, kamu | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | V, aku, kamu | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10,C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | V,NU | ||
Mengapa Memilih Maitu untuk Kebutuhan Anda?
Keunggulan Teknik & Rekam Jejak Terbukti:
Dengan lebih dari 12 tahun pengalaman manufaktur khusus (yang berasal dari warisan 20 tahun di Shanghai), Maitu telah berhasil menghasilkan lebih dari 16.000 jenis konfigurasi sekrup. Kami tidak hanya menjual suku cadang; kami menyediakan solusi kontrol gerakan yang didukung oleh sejarah melayani 5.000+ klien global.
Presisi Zero-Backlash dengan Teknologi Double Nut:
Sekrup bola gulung mur ganda kami dirancang untuk menghilangkan reaksi aksial melalui solusi pramuat yang dapat dipilih. Tidak seperti mur tunggal standar, konfigurasi mur ganda kami memberikan kemampuan pengulangan posisi yang unggul dan peningkatan kekakuan, menjadikannya alternatif hemat biaya yang optimal dibandingkan sekrup arde yang mahal untuk persyaratan presisi C5-C7.
Integritas Material & Permukaan Akhir yang Unggul:
Kami menggunakan baja kromium karbon tinggi SCM435/SNCM220, yang dikeraskan hingga HRC 58-62. Dikombinasikan dengan teknik cold-rolling presisi dan permukaan akhir Ra ≤ 0,4 μm, sekrup kami menawarkan masa pakai kelelahan L10 yang lebih lama dan efisiensi mekanis melebihi 90%, sehingga mengurangi Total Biaya Kepemilikan (TCO) secara signifikan.
Ketertelusuran Tingkat Lanjut melalui ERP yang Dikembangkan Sendiri:
Kualitas adalah ilmu pengetahuan, bukan suatu kebetulan. Maitu menggunakan sistem ERP eksklusif untuk melacak setiap tahap produksi—mulai dari perlakuan panas bahan mentah hingga pengujian dinamis akhir. Hal ini memastikan bahwa setiap pengiriman benar-benar mematuhi standar ISO 3408 dan JIS B1192, sehingga memberikan transparansi penuh dan kualitas yang konsisten kepada klien kami.
Pertanyaan Umum
1. Bagaimana Maitu memastikan tingkat presisi sekrup bola yang digulung dibandingkan dengan sekrup tanah?
Meskipun sekrup arde secara tradisional digunakan untuk presisi ultra-tinggi, teknologi cold-rolling Maitu yang canggih dipadukan dengan Sistem Preload Mur Ganda memungkinkan kami mencapai tingkat presisi C5 hingga C7. Ini menawarkan solusi berkinerja tinggi dengan harga yang jauh lebih rendah, ideal untuk otomatisasi dan robotika yang mengutamakan akurasi dan anggaran.
2. Dapatkah Anda menyediakan pemesinan akhir khusus sesuai dengan gambar CAD spesifik kami?
Ya. Kami mengoperasikan 10 jalur manufaktur khusus yang dilengkapi dengan mesin bubut CNC presisi tinggi khusus untuk pemesinan akhir khusus. Baik aplikasi Anda memerlukan alur snap ring tertentu, poros berkunci, atau ujung berulir, kami memastikan pemesinan dilakukan secara konsentris terhadap jalur bola untuk mencegah getaran dan keausan dini.
3. Berapa waktu tunggu tipikal untuk pesanan massal dan penyesuaian OEM?
Berkat pengaturan pabrik ganda kami di Suzhou dan Dongguan, kami mempertahankan kapasitas produksi yang tinggi. Untuk spesifikasi standar, kami mempunyai stok poros canai dalam jumlah besar. Untuk penyesuaian OEM, setelah gambar dikonfirmasi melalui alur kerja yang dipantau ERP, kami menyediakan jadwal produksi yang efisien untuk memastikan pengiriman tepat waktu, bahkan untuk pesanan dalam jumlah besar.
4. Bagaimana Anda menjamin kualitas dan kinerja sekrup bola sebelum pengiriman?
Setiap Sekrup Bola Gulung Mur Ganda Maitu menjalani protokol pemeriksaan yang ketat. Hal ini mencakup pengujian kekerasan permukaan, verifikasi dimensi (sesuai ISO 3408), dan pengujian kelancaran.

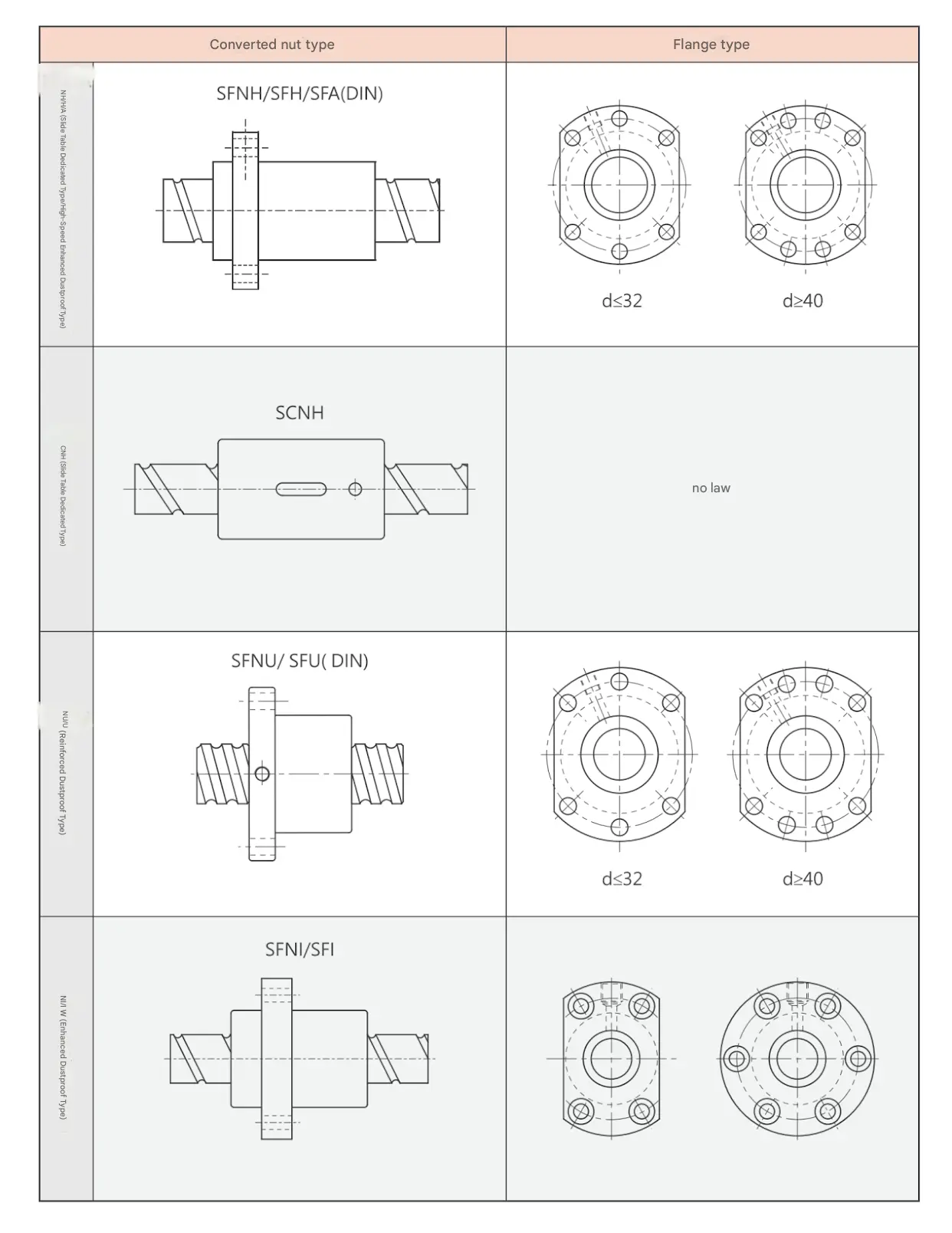

Referensi Mur Sekrup Bola
Untuk lebih detail dan jenis mur lainnya silahkan menghubungi kami.
