Bagaimana Panduan Linier Ultra Presisi Dapat Meningkatkan Akurasi, Stabilitas, dan Keandalan dalam Sistem Gerak Modern

Ringkasan Artikel: Panduan Linear Ultra Presisisangat penting untuk sistem gerak yang memerlukan pemosisian yang sangat akurat, pergerakan yang mulus, kekakuan tinggi, dan kemampuan pengulangan jangka panjang. Dari peralatan semikonduktor dan peralatan mesin presisi hingga robotika dan perangkat medis, panduan linier yang tepat dapat secara langsung memengaruhi kualitas permesinan, stabilitas peralatan, dan biaya pengoperasian. Artikel ini menjelaskan cara kerja panduan ultra-presisi, spesifikasi mana yang paling penting, perbandingan nilai presisi, dan apa yang harus dipertimbangkan pembeli saat memilih solusi andal dari produsen profesional sepertiMaitu.

Daftar isi

• Mengapa Panduan Linier Ultra Presisi Penting?
• Fitur Teknis Apa yang Mendefinisikan Panduan Linier Berkinerja Tinggi?
• Bagaimana Nilai Presisi dan Toleransi Mempengaruhi Kinerja?
• Bahan dan Perawatan Permukaan Mana yang Mendukung Akurasi Jangka Panjang?
• Di Mana Pemandu Linier Ultra-Presisi Biasa Digunakan?
• Bagaimana Seharusnya Anda Memilih Panduan Linier yang Tepat?
• Kontrol Kualitas Apa yang Diharapkan Pembeli?
• Pertanyaan yang Sering Diajukan
• Pikiran Terakhir

Mengapa Panduan Linier Ultra Presisi Penting?

Dalam otomasi modern, gerakan linier tidak lagi sekadar memindahkan komponen dari titik A ke titik B. Pembuatan semikonduktor, inspeksi presisi, permesinan CNC, robotika, dan peralatan medis sering kali memerlukan gerakan berulang dengan penyimpangan yang sangat kecil. Dalam aplikasi ini, kesalahan geometri beberapa mikrometer pun dapat memengaruhi kualitas produk, akurasi perakitan, atau hasil pengukuran.

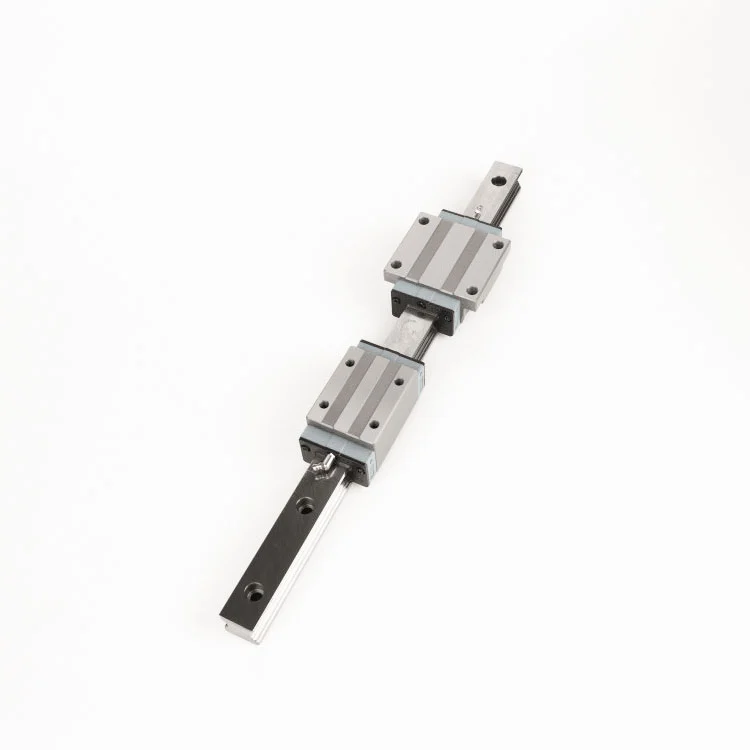

Pemandu Linier Ultra Presisi menyediakan antarmuka gerakan bergulir yang terkontrol antara rel pemandu dan gerbong. Geometri raceway yang dioptimalkan, permukaan pemasangan yang diarde dengan hati-hati, dan toleransi manufaktur yang terkontrol membantu meminimalkan getaran yang tidak diinginkan, variasi posisi, dan permainan mekanis.

Maitu mengembangkan produk gerak linier untuk aplikasi industri yang menuntut dan memiliki pengalaman lebih dari 12 tahun dalam manufaktur komponen presisi dan solusi terkait. Panduan ultra-presisinya dirancang berdasarkan kekakuan, konsistensi dimensi, kinerja beban, dan keandalan jangka panjang, sehingga cocok untuk sistem di mana panduan linier biasa mungkin tidak memberikan akurasi yang memadai.

Oleh karena itu, nilai panduan ultra-presisi tidak terbatas pada toleransi dimensinya. Ini adalah kombinasi akurasi geometrik, sifat material, perilaku pramuat, kualitas pemasangan, pelumasan, penyegelan, dan pemeriksaan kualitas yang menentukan kinerja gerakan di dunia nyata.

Fitur Teknis Apa yang Mendefinisikan Panduan Linier Berkinerja Tinggi?

Panduan linier yang presisi harus dievaluasi sebagai komponen gerak yang lengkap dan bukan berdasarkan angka akurasi tunggal. Beberapa karakteristik teknis bekerja sama untuk menentukan kinerjanya.

Kontak Empat Titik dan Distribusi Beban

Struktur raceway yang dioptimalkan dapat mendistribusikan beban yang diterapkan ke beberapa titik kontak. Hal ini membantu pemandu menangani gaya radial, gaya lateral, dan beban momen dengan lebih efektif, khususnya pada peralatan multi-sumbu.

Permukaan Tanah yang Presisi

Jalur balap di darat dan permukaan pemasangan berkontribusi pada perjalanan pengangkutan yang lebih mulus dan konsistensi dimensi yang lebih baik. Maitu menentukan jalur balap darat dengan permukaan akhir sekitar Ra 0,4–0,8 μm untuk seri ultra-presisinya.

Kekakuan Tinggi

Kekakuan menjadi sangat penting ketika pemandu mendukung perkakas berat, gaya pemotongan, modul inspeksi, atau mekanisme multi-sumbu. Jalur pemandu yang kaku dapat membantu mengurangi deformasi dan menjaga stabilitas posisi di bawah beban kerja.

Penyegelan dan Pelumasan yang Andal

Kontaminasi merupakan masalah utama dalam sistem gerak linier. Segel multi-labirin yang terintegrasi dapat membantu mencegah kontaminan mencapai elemen penggulung dan jalur balap. Solusi pelumasan opsional dapat mengurangi kebutuhan perawatan selama pengoperasian jangka panjang.

• Gerakan linier yang stabil dan halus
• Kemampuan beban dan momen-beban tinggi
• Mengurangi getaran selama perjalanan
• Akurasi pemasangan dan pengoperasian yang terkontrol
• Perlindungan terhadap debu dan kontaminan eksternal
• Interval perawatan lebih lama bila dilumasi dengan benar

Bagaimana Nilai Presisi dan Toleransi Mempengaruhi Kinerja?

Tingkat presisi menentukan seberapa ketat dimensi kritis dan karakteristik geometris dikontrol. Untuk aplikasi yang melibatkan beberapa rel paralel atau sumbu terkoordinasi, konsistensi antar jalur pemandu sangat penting karena perbedaan dimensi kecil dapat terakumulasi selama pemasangan dan pengoperasian.

Misalnya, data produksi Maitu memberikan beberapa tingkat presisi, termasuk N, H, P, SP, dan UP. Kelas UP mewakili kategori presisi tertinggi dalam rentang yang tercantum.

Catatan: Nilai yang ditampilkan adalah parameter produksi untuk tinggi dan lebar yang diperbolehkan (△H dan △W) dan harus dievaluasi bersama dengan konfigurasi pemandu spesifik dan persyaratan aplikasi.

Untuk sistem yang memerlukan gerakan tersinkronisasi, memilih tingkat presisi yang lebih tinggi dapat memberikan konsistensi dimensi yang lebih besar. Namun, grade tertinggi tidak serta merta menjadi pilihan terbaik untuk setiap mesin. Pembeli harus menyeimbangkan akurasi yang diperlukan, beban, panjang rel, kondisi pemasangan, lingkungan pengoperasian, dan total biaya proyek.

Bahan dan Perawatan Permukaan Mana yang Mendukung Akurasi Jangka Panjang?

Pemilihan material secara langsung mempengaruhi kekerasan, ketahanan aus, stabilitas dimensi, dan masa pakai. Baja bantalan kromium karbon tinggi, seperti bahan setara SUJ2, banyak digunakan untuk komponen kontak gelinding yang menuntut karena dapat mencapai kekerasan tinggi setelah perlakuan panas yang tepat.

Seri pemandu linier ultra-presisi Maitu menggunakan baja bantalan kromium karbon tinggi dengan kekerasan tertentu sekitar 58–62 HRC. Jalur lintasan yang presisi dan perlakuan panas yang terkontrol membantu menciptakan permukaan kontak yang stabil untuk pengoperasian berkelanjutan.

Tergantung pada lingkungan aplikasi, perawatan permukaan juga dapat dipertimbangkan. Lapisan oksida hitam dan nikel tanpa listrik dapat memberikan perlindungan permukaan tambahan dan mungkin berguna ketika ketahanan terhadap korosi atau ketahanan lingkungan menjadi pertimbangan penting.

• Bahan dasar:Baja bantalan kromium karbon tinggi
• Kekerasan:Sekitar 58–62 HRC
• Selesai balapan:Sekitar Ra 0,4–0,8 μm
• Perlindungan opsional:Lapisan oksida hitam atau nikel tanpa listrik

Di Mana Pemandu Linier Ultra-Presisi Biasa Digunakan?

Semakin ketat persyaratan gerak, semakin besar nilai potensial dari jalur pemandu presisi tinggi. Komponen-komponen ini sangat relevan ketika peralatan harus mempertahankan posisi berulang saat menangani pergerakan terus menerus atau beban eksternal.

Peralatan Semikonduktor

Peralatan penanganan, inspeksi, pengeluaran, dan pengemasan wafer memerlukan pergerakan yang sangat terkontrol. Panduan linier yang stabil membantu sistem penentuan posisi mempertahankan kemampuan pengulangan dan mengurangi getaran yang tidak diinginkan.

Peralatan Mesin Presisi

CNC dan peralatan permesinan berakurasi tinggi lainnya bergantung pada komponen gerak kaku untuk mendukung akurasi pemotongan dan pemosisian pahat yang berulang.

Robotika Industri

Sumbu linier yang digunakan dengan sistem robot mungkin mengalami perubahan beban dan pola pergerakan yang kompleks. Kapasitas beban momen yang kuat dapat membantu menjaga stabilitas dalam konfigurasi multi-sumbu.

Alat Ukur Presisi

Peralatan pengukuran sangat sensitif terhadap penyimpangan mekanis. Gerakan halus dan toleransi geometrik yang terkontrol dapat membantu mengurangi sumber kesalahan pengukuran mekanis.

Peralatan Medis

Manufaktur medis dan instrumen presisi sering kali memerlukan penentuan posisi yang dapat diandalkan, pergerakan yang terkendali, dan perlindungan permukaan yang tepat. Pemilihan pemandu harus mempertimbangkan kinerja mekanis dan persyaratan lingkungan.

Bagaimana Seharusnya Anda Memilih Panduan Linier yang Tepat?

Memilih jalur pemandu hanya berdasarkan kelas presisi yang diiklankan dapat menyebabkan desain yang tidak sesuai. Pendekatan yang lebih baik adalah dengan mengevaluasi lingkungan pengoperasian secara lengkap dan persyaratan mekanis.

1. Tentukan akurasi posisi yang diperlukan:Tentukan akurasi target, keterulangan, dan deviasi geometri yang diijinkan.
2. Hitung beban statis dan dinamis:Pertimbangkan muatan, percepatan, gaya potong, beban momen, dan distribusi beban.
3. Periksa panjang rel:Rel yang lebih panjang dapat memiliki persyaratan toleransi yang berbeda, sehingga panjang dan tingkat presisi harus dievaluasi bersama-sama.
4. Evaluasi kondisi lingkungan:Pertimbangkan debu, kelembapan, suhu, zat korosif, dan persyaratan ruang bersih.
5. Pilih pelumasan yang sesuai:Pelumasan yang tepat sangat penting untuk mengurangi gesekan dan mendukung kinerja penggulungan yang konsisten.
6. Konfirmasikan keakuratan instalasi:Bahkan pemandu yang sangat presisi pun tidak dapat mengimbangi permukaan pemasangan yang tidak dikerjakan dengan benar atau tidak sejajar.
7. Minta dokumentasi inspeksi:Laporan inspeksi teknis memberikan bukti berguna bahwa komponen yang dipasok memenuhi spesifikasi yang disepakati.

Untuk proyek dengan persyaratan yang menuntut, teknisi juga harus mempertimbangkan konfigurasi gerbong, pramuat, metode pemasangan, paralelisme rel, interaksi sistem penggerak, dan siklus layanan yang diharapkan sebelum menyelesaikan spesifikasi.

Kontrol Kualitas Apa yang Diharapkan Pembeli?

Komponen presisi memerlukan kontrol kualitas yang terukur, bukan inspeksi visual saja. Pemasok profesional harus memiliki proses yang mencakup bahan mentah, perlakuan panas, penggilingan, verifikasi dimensi, kinerja pengoperasian, dan inspeksi akhir.

Maitu menyatakan bahwa proses manufakturnya menggunakan ketertelusuran kualitas berbasis ERP dari penyimpanan baja bantalan kromium karbon tinggi melalui perlakuan panas, penggilingan presisi, dan inspeksi akhir. Panduannya juga tunduk pada proyeksi profil, evaluasi kebisingan, dan verifikasi beban, dengan dokumentasi inspeksi disediakan untuk pesanan.

Pendekatan ini penting bagi OEM dan tim teknik karena data inspeksi yang dapat dilacak dapat mendukung kontrol kualitas yang masuk, dokumentasi proyek, dan keputusan pemeliharaan jangka panjang.

Maitu juga melaporkan lebih dari 16.000 spesifikasi sekrup timah presisi dan komponen linier yang dikembangkan sejak operasinya di Suzhou dimulai, bersama dengan pengalaman melayani lebih dari 5.000 pelanggan global. Sumber daya produksinya mencakup fasilitas di Suzhou dan Dongguan, yang mendukung kebutuhan dalam jumlah kecil dan pesanan produksi yang lebih besar.

Pertanyaan yang Sering Diajukan

Apa itu Panduan Linier Ultra Presisi?

Pemandu Linier Ultra Presisi adalah komponen gerak linier berakurasi tinggi yang dirancang untuk aplikasi yang memerlukan pemosisian terkontrol, pergerakan mulus, kekakuan tinggi, dan toleransi geometrik yang konsisten. Mereka biasanya digunakan dalam peralatan semikonduktor, peralatan mesin presisi, robotika, peralatan pengukuran, dan manufaktur medis.

Apa yang membuat panduan linier tingkat UP berbeda dari tingkat standar?

Panduan tingkat UP diproduksi dengan kelonggaran dimensi yang lebih ketat daripada tingkatan standar. Misalnya, parameter produksi Maitu yang terdaftar menunjukkan tunjangan △H dan △W sebesar 2 μm untuk rel kelas UP dengan panjang hingga 500 mm. Kesesuaian sebenarnya suatu grade bergantung pada desain mesin secara keseluruhan dan akurasi yang diperlukan.

Bahan apa yang biasa digunakan untuk pemandu linier presisi tinggi?

Baja bantalan kromium karbon tinggi biasanya dipilih untuk aplikasi gerak linier yang menuntut karena dapat mencapai kekerasan dan ketahanan aus yang tinggi setelah perlakuan panas. Maitu menentukan material setara SUJ2 dengan kekerasan sekitar 58–62 HRC untuk seri ultra-presisinya.

Bagaimana masa pakai pemandu linier dapat ditingkatkan?

Pemasangan yang benar, pramuat yang sesuai, pelumasan yang sesuai, pengendalian kontaminasi, distribusi muatan yang tepat, dan pemeriksaan rutin semuanya berkontribusi pada masa pakai. Jalur pemandu yang tertutup dan perawatan permukaan yang sesuai dapat memberikan perlindungan tambahan dalam lingkungan pengoperasian yang menantang.

Apakah pemandu ultra-presisi cocok untuk aplikasi ruang bersih atau semikonduktor?

Mereka dapat cocok bila konfigurasi pemandu, pelumasan, penyegelan, perawatan permukaan, dan persyaratan kebersihan disesuaikan dengan benar dengan aplikasinya. Untuk lingkungan sensitif, pembeli harus mendiskusikan persyaratan material, pelapisan, pelumasan, pengendalian partikel, dan inspeksi dengan pemasok sebelum memesan.

Pikiran Terakhir

Pemandu Linier Ultra Presisi memainkan peran penting dalam aplikasi di mana keakuratan gerakan, kekakuan, kemampuan pengulangan, dan keandalan secara langsung memengaruhi kinerja peralatan. Memilih solusi yang tepat memerlukan lebih dari sekadar membandingkan nilai presisi nominal. Kualitas material, penyelesaian raceway, distribusi beban, penyegelan, pelumasan, kondisi pemasangan, prosedur inspeksi, dan persyaratan aplikasi semuanya harus dipertimbangkan bersama.

Dengan pengalaman lebih dari 12 tahun dalam teknologi gerak linier presisi, portofolio produk yang luas, parameter produksi terperinci, dan proses kendali mutu yang dapat dilacak, Maitu memberikan solusi panduan linier untuk aplikasi industri yang menuntut. Jika Anda mengevaluasi panduan untuk peralatan CNC, mesin semikonduktor, robotika, pengukuran presisi, atau manufaktur medis, pelajari lebih lanjut tentang Panduan Linier Ultra Presisi danHubungi kamiuntuk mendiskusikan persyaratan akurasi, muatan, panjang rel, lingkungan, dan penyesuaian Anda.
