Unit Pendukung Sisi Tetap dan Pendukung

Sisi Tetap dan Sisi Pendukung Unit Pendukung Maitu dirancang secara presisi dan terutama tersedia dalam dua tipe berbeda: Sisi Tetap dan Sisi Pendukung, masing-masing dirancang untuk memenuhi fungsi mekanis tertentu dalam suatu sistem. Konfigurasi unit pendukung merupakan aspek mendasar dalam setiap rakitan sekrup utama, yang penting untuk memastikan stabilitas operasional dan mencapai gerakan linier yang presisi.

mengirimkan permintaan

Deskripsi Produk

Ciri khas dari Sisi Tetap dan Pendukung Unit Pendukung dari pabrik Maitu adalah kemampuannya untuk membatasi pergerakan baik dalam arah aksial maupun radial. Biasanya dilengkapi dengan sepasang bantalan kontak sudut atau bantalan bola dalam alur yang dikombinasikan dengan bantalan dorong, yang bersama-sama menyerap beban radial dan beban dorong dari sekrup dengan kuat. Konfigurasi ini dirancang untuk memberikan fiksasi aksial yang kaku, menjadikannya komponen yang sangat diperlukan untuk aplikasi yang memerlukan pemosisian presisi tinggi dan transmisi gaya dorong dua arah yang signifikan.

Sebaliknya, Unit Pendukung Sisi Tetap dan Sisi Pendukung dicirikan oleh kapasitasnya untuk memungkinkan gerakan aksial mengambang sambil memberikan dukungan radial. Biasanya menggunakan bantalan bola dalam alur tunggal atau bushling radial, yang memungkinkan poros sekrup mengembang atau berkontraksi secara bebas ke arah aksial karena perubahan termal. Desain khusus ini sangat penting untuk mengkompensasi perpanjangan termal pada rakitan sekrup panjang, mencegah tekanan internal yang berbahaya, pengikatan, dan potensi kegagalan sistem.

Namun, pemilihan antara sisi tetap dan sisi pendukung bukan sekedar pilihan melainkan keputusan desain yang sistematis. Konfigurasi yang salah dapat menyebabkan berkurangnya akurasi, kebisingan berlebihan, dan kegagalan bantalan dini. Oleh karena itu, pemasangan yang tepat dan penyelarasan yang tepat dari unit-unit ini sama pentingnya dengan sekrup itu sendiri untuk integritas seluruh sistem gerak.

Kami tertarik untuk menyediakan solusi sekrup dan unit pendukung terintegrasi. Sisi Tetap dan Pendukung Unit Pendukung kami dirancang agar sesuai dengan spesifikasi sekrup trapesium dan ACME kami.

Parameter Produksi

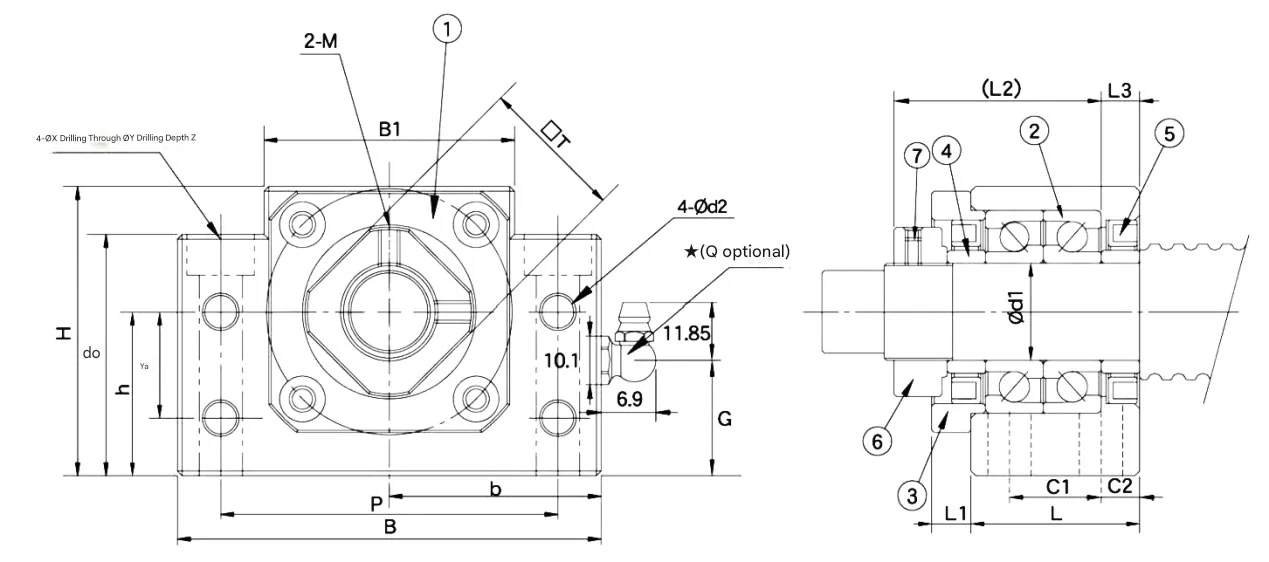

Unit Pendukung Seri MBK Sisi Tetap

Model	Diameter	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

Unit Pendukung Sisi Pendukung Seri MBF

Model	Diameter	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

Unit Pendukung Seri MFK Sisi Tetap

Model	Diameter	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

Unit Pendukung Sisi Pendukung Seri MEF

Model	Diameter	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Mengapa Memilih Produk Maitu?

Integritas Gerak Sistematis

Kami tidak hanya menjual suku cadang; kami menyediakan solusi gerak terintegrasi. Unit tetap dan pendukung kami dirancang agar sesuai dengan spesifikasi sekrup trapesium dan ACME kami, menghilangkan kesalahan penyelarasan dan memastikan integritas struktural seluruh sistem transmisi Anda.

Desain Kompensasi Termal Tingkat Lanjut

Unit "Sisi yang Didukung" kami dirancang khusus untuk memungkinkan pelampung aksial. Dengan membiarkan poros sekrup mengembang atau berkontraksi secara bebas di bawah fluktuasi suhu, desain kami mencegah tekanan internal dan pengikatan, yang merupakan penyebab utama kegagalan sistem prematur pada rakitan sekrup panjang.

Pemuatan Dua Arah dengan Kekakuan Tinggi

Untuk penentuan posisi yang presisi, unit "Sisi Tetap" kami menggunakan bantalan kontak sudut bermutu tinggi. Konfigurasi ini memberikan batasan aksial dan radial yang unggul, menyerap gaya dorong dua arah yang signifikan untuk menjaga akurasi bahkan di bawah beban industri tugas berat.

Keahlian Manufaktur 12+ Tahun

Dengan warisan yang berasal dari Shanghai Yingqi dan satu dekade manufaktur independen di Suzhou, Maitu menghadirkan pengalaman domain yang mendalam. Fasilitas bersertifikat ISO 9001 kami menggunakan sistem ERP yang dikembangkan sendiri untuk memantau setiap tahap produksi, memastikan bahwa setiap unit pendukung memenuhi toleransi industri yang ketat.

Performa & Kustomisasi Terbukti

Dengan lebih dari 80.000 unit dikirimkan ke pelanggan global, kami menawarkan rekam jejak yang terbukti. Apakah Anda memerlukan baja karbon standar atau bahan khusus seperti baja tahan karat atau perunggu, tim teknisi kami yang terdiri dari 10 orang dapat menyesuaikan unit pendukung agar sesuai dengan kebutuhan lingkungan dan mekanis spesifik Anda.

Pertanyaan Umum

Bagaimana cara memilih Sisi Tetap dan Dukungan Unit Pendukung yang benar?

Pengaturan standar presisi tinggi memerlukan satu Sisi Tetap (untuk mengunci sekrup secara aksial dan menangani beban dorong) dan satu Sisi Pendukung (untuk memberikan dukungan radial sekaligus memungkinkan ekspansi termal). Tim teknik kami dapat membantu Anda menentukan konfigurasi bantalan tertentu (misalnya, kontak sudut vs. alur dalam) berdasarkan arah beban dan persyaratan kecepatan Anda.

Apakah unit pendukung Anda kompatibel dengan sekrup Trapesium dan ACME?

Ya. Kami berspesialisasi dalam solusi terintegrasi. Unit pendukung kami dibuat secara khusus agar sesuai dengan dimensi jurnal akhir sekrup Trapesium 30° dan ACME 29°. Hal ini memastikan kesesuaian yang mulus, mengurangi getaran dan kebisingan selama pengoperasian kecepatan tinggi.

Tindakan apa yang diambil Maitu untuk memastikan umur panjang unit-unit ini?

Kami menerapkan prosedur kontrol kualitas yang ketat, termasuk penggilingan lubang housing yang presisi dan pemilihan baja bantalan kromium karbon tinggi. Unit kami dirakit di lingkungan terkendali untuk mencegah kontaminasi, memastikan bahwa pelumas dan segel memberikan kinerja bebas perawatan untuk jangka waktu yang lama.

Dapatkah Anda menyediakan unit pendukung untuk diameter poros khusus dan material khusus?

Sangat. Meskipun kami menawarkan berbagai spesifikasi standar, pabrik kami dilengkapi dengan mesin bubut CNC dan pusat permesinan presisi tinggi untuk menangani desain yang disesuaikan. Kami dapat memproduksi unit menggunakan berbagai bahan—termasuk baja tahan karat untuk lingkungan korosif—berdasarkan gambar spesifik dan catatan teknis Anda.
